Technikabende und Bauprojekte

4. Januar 2016 – Weitere Informationen zum Nachbau der B26-PA auf Reinhards Webseite

Ich möchte noch auf eine weitere Internetseite hinweisen, in der die aktuellen Entwicklungsstände von Soft- und Hardware der RF01 B26 PA abrufbar sind: http://rf-kit.de/de/index.php

Außerdem werden Nachbauaktivitäten auf einem Internetforum moderiert: https://groups.yahoo.com/neo/groups/b26_rf01_pa/info
(Anmeldung erforderlich)

Info 04.01.2016: Peter dk8af@darc.de

5. August 2015: B26-PA-Projekt – Aktuelle Informationen auf Wolfgangs Webseite

Da oft bei mir Nachfragen per Email zum "B26-PA Bauprojekt" auf Grund unseres Eintrags unter "Technik" http://www.b26-forchheim.de/index.php/2395/winterprojekt-20142015-b26-kurzwellen-halbleiter-pa hier in der B26-Webseite ankommen, haben Reinhard DH3NAB und Wolfgang DL7NB die Informationen etwas aufbereitet, und auf Wolfgangs Webseite www.dl7nb.de veröffentlicht.

Anfragen per Email bitte an mail@rf-kit.de

Aktuell ist geplant, das die im OV Forchheim entwickelte 'Backplane', welche alle Meß- und Steueraufgaben der B26-PA koordiniert, industriell gefertigt zum Erwerb verfügbar gemacht werden soll.

Die restlichen Komponenten sind ja im Handel (z.B. Pollin.de , eb104.ru etc.) erhältlich.

Der Link auf Wolfgangs Webseite zu der B26-PA-Abteilung ist : http://dl7nb.de

Die Seite mit der Übersicht aller Eigenschaften ist wie die "Beschreibung der Software zur 1kW-PA"  (mit IE10/IE11 werden die Bilder nicht angezeigt) sind dort ebenfalls über die Seitennavigation zu erreichen. (Verweist auf http://www.rf-kit.de/de/index.php)

Info 05.08.2015: Peter dk8af@darc.de

Update wegen 'broken links' 04.05.2016: Peter dk8af@darc.de

Winterprojekt 2014/2015: B26-Kurzwellen Halbleiter(LDMOS)-PA

Das aktuelle B26-Bauprojekt der "Technikabende" befasst sich mit dem Bau einer kompakten, aber enorm leistungsfähigen Kurzwellen-Leistungsendstufe. Diese B26-PA wird den Vergleich mit aktuell auf dem Markt käuflich erhältlichen Modellen in keiner Kategorie scheuen müssen.

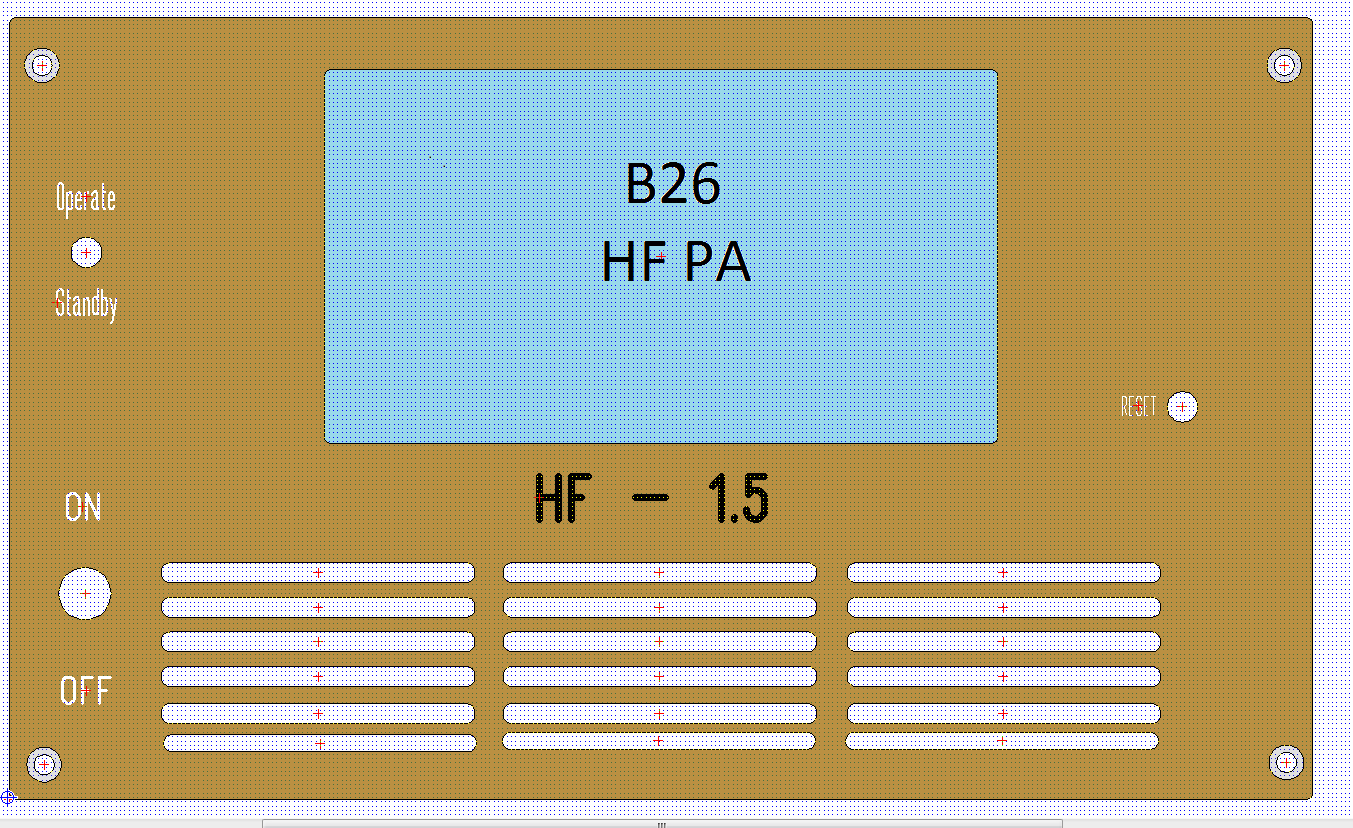

( Vorläufiger Entwurf der Frontplatte )

1.3 kW Solid State Fully Automatic Linear Amplifier

Kleinste 1.3kW PA in der Klasse

• Stromversorgung eingebaut (230V)
• Automatik Antennen Tuner
• Steuerbarkeit per "CAT" durch alle marktgängigen Transceiver
• B30cm H 20cm L 38cm
• Gewicht <10kg

Spezifikationen:

• Frequenz 1,8-30Mhz
• Eingangsleistung 5W oder 50W max.
• Eingang SWR < 1,2:1
• Ausgangsleistung 1+KW PEP 1K CW (BLF188)
  min. ( je nach verwendetem LDMOS kann die Leistung bis1.3kW gehen)
• IMD3 >=35dB
• Oberwellen Unterdrückung >= 60dB
• Automatische Bandumschaltung <10mS
• 7” TFT Touch Screen
• Geräusch <30dB A bei Vollast (sehr leise)
• Fernsteuerung über LAN [Remote-Betrieb]
• Überwachung:
  Eingangsleistung
  LP-Filterschaltung über SWR PA Ausgang
  SWR Antenne >2:1
  Spannung PA (50V)
  Strom PA
  Temperatur

Die PA wird per Mikroprozessor gesteuert und somit können wir auf viele Besonderheiten selbst reagieren und Änderungen/Anpassungen selber vornehmen.  Wir verwenden soweit möglich verfügbare Baugruppen.

Alles wird B26-intern zusammengestellt und entwickelt!

Deadline für Teilnehmer war der 10.Oktober 2014.

Info 30.10.2014: Peter dk8af@darc.de

Nachtrag 1.08.2015 - Peter  dk8af@darc.de :

Mittlerweile sind über 11 der 22 gebauten Exemplare beim Projektleiter Reinhard DH3NAB durch die Endkontrolle gegangen. Es wurde besprochen, dass Unterlagen und Material für nichtkommerzielle Nachbauprojekte verfügbar gemacht werden sollen.
Folgend ein Bild eines fertigen Exemplars:

(anklicken zum Vergrößern)

Anfragen zu Informationen und Material an unser PA-Konstruktionsteam: mail@rf-kit.de

2013 / 2014 – FiFi / FA Bauteiltester als Bauprojekt im B26-Technikabend

Am Oktober OV-Abend hatte ich den, von dem OM aus dem OV O28 zum Fichten-Fieldday (FiFi) zur Serienreife entwickelte und vom Amateurfunk-Magazin FUNKAMATEUR im Heft 11/2013 vorgestellten, in der Vorbereitung als Bausatz befindlichen Bauteiltester angesprochen.

mehr...

BOSCH KF-163 als Transceiver für unseren APRS-Tracker

An den letzten OV-Abenden hatte ich schon angekündigt, das als Anschluß-Bastelprojekt auch ein passendes Funkgerät zum Aussenden (und Empfang) von APRS Positionsdaten benötigt wird, und in Form eines (alten) 2m Betriebsfunkgerätes auch ideal für den rauhen Einsatz in Kraftfahrzeugen geeignet ist.

mehr...

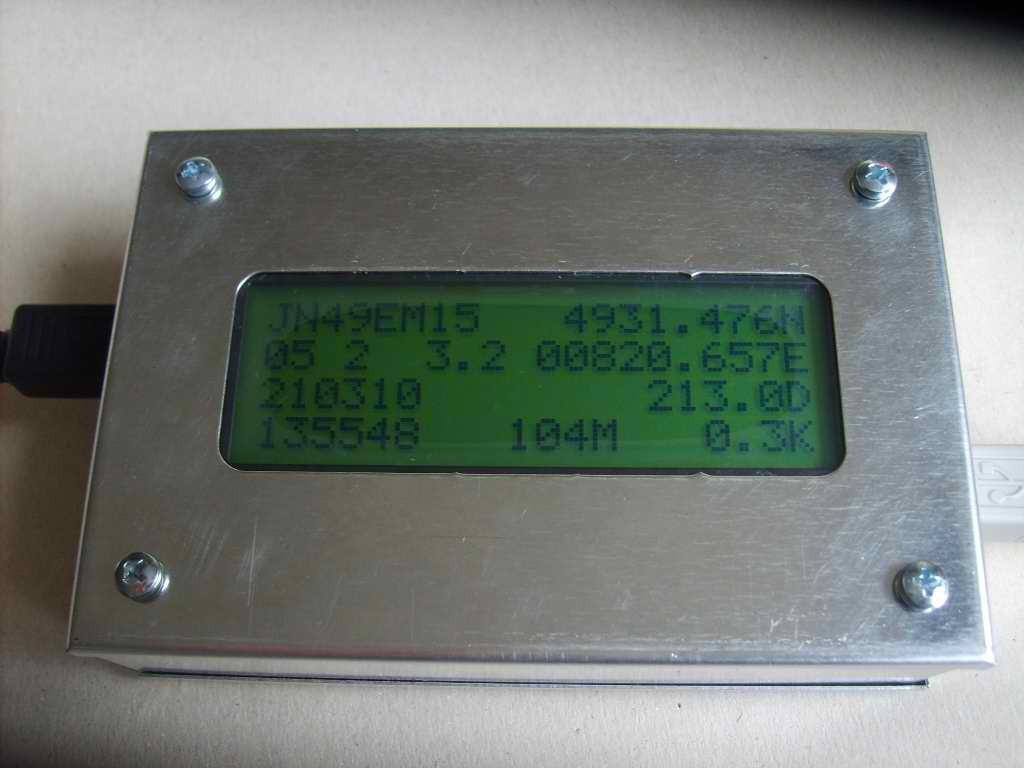

XS054 APRS-Tracker Aufbauseminar beim OV Forchheim

Der OV Forchheim hat in Zusammenarbeit mit der Jugend-Technik Akademie Fürth einen Workshop für den APRS-Tracker XS054 durchgeführt.
Der Workshop fand am 28. November 2010 von 11:00 bis gegen 17:00 Uhr im OV Lokal des OV Forchheim (B26), Gasthof "Zur Post" in 91090 Effeltrich statt. mehr...

Selbstbau eines Software Defined Radio (SDR) TRX

Hallo Zusammen,

Wie Johannes, DL9NEF am Dezember OV-Abend angeregt hat, möchten ein paar Funkfreunde aus dem OV Forchheim ein SDR bauen.

Kandidat zum Aufbau aus dem 'Funkamateur':

Er hat eine manuell umschaltbare Vorselektion (Preselector). RX und TX auf einer Platine.
Der Bausatz soll ab Januar (Februar) verfügbar sein:

Bausatz nach DL2EWN (Beitragsfolge in FA 10-12/09, technische Daten siehe dort).
Zum Lieferumfang gehören eine SMD-vorbestückte Platine sowie alle bedrahteten Bauteile.
Der zum Betrieb erforderliche FA-Synthesizer FA-SY1 muss bei Bedarf separat bestellt
werden (Best.-Nr. BX-026), ebenso das demnächst auch vorbestellbare Gehäuse
und das 1-W-Linearverstärkermodul.

FA-SDR-Transceiver (Lieferung siehe Text)[BX-200]        124,00 EUR
FA-Synthesizer 'FA-SY 1', 10 - 160 MHz, CMOS                     39,50 EUR

Wer mitmachen möchte, oder auch nur über den Stand informiert werden möchte, sollte sich bei Johannes oder mir melden. Eventuell ist auch eine Sammelbestellung sinnvoll. Wir werden auch auf der OV-Internetseite unter 'Technik' http://www.b26-forchheim.de/index.php/category/technik über den aktuellen Verlauf informieren.

 Info 10.12.2009 - Peter dk8af@darc.de

Ein weiteres Konzept aus Duisburg als Kandidat zum Aufbau:

Das OV-Projekt bekommt so langsam eine Eigendynamik.

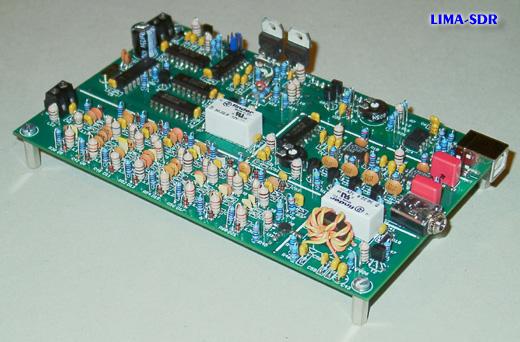

Über Johannes erfuhr ich von Konrads Vorschlag, auch das LIMA-SDR Konzept in die Prüfung aufzunehmen.

Einige Vorteile dieses Konzepts sind:

• Verwendung von 'bedrahteten' Bauteilen (kein oder wenig SMD)
• Automatisch mitgeführte Eingangs und Ausgangsbandpässe
• Hervorragende Baumappe im Internet herunterladbar.
• Je eine (Europa)Platine für RX und eine für TX
• Kostengünstiger als das FA Konzept (RX ca. 80 EUR / TX ca. 50 EUR)
• Platinen und programmierte Kontroller direkt vom Autor günstig erhältlich
• virtuelle Warenkörbe bei 'Reichelt' für einfache Bauteilbestellung

Als Nachteil gegenüber des FA-Konzepts sehe ich momentan nur die geringere Sendebandbreite von 'nur' 1,25 bis 20 MHz.

Hier die Info, die Johannes auf Anfrage erhielt. Darin enthalten auch die Links auf die Seite der Konstrukteure:

"Hallo Johannes,

 leider weiß ich nicht, ob Du unsere Projektbegleitende Homepage http://www.lima-sdr.de kennst. Hier findest Du unter Bezugsquellen alle Preisangaben zu den Platinen und den benötigten Controllern. Alles ist noch aktuell und auch weiterhin lieferbar. Z.Z. konstruieren wir sogar eine passende 100W-PA für das LIMA-SDR die voraussichtlich im März 2010 veröffentlicht wird.

Zu Deiner 4. Frage kann ich Dir folgendes sagen. Das LIMA-SDR Projekt ist darauf ausgelegt auch für den ungeübten Bastler einen vollwertigen und vor allen Dingen Preiswerten SDR-TRX aufzubauen und somit einen Einstieg in die SDR-Technologie zu ermöglichen. Besonderes Augenmerk haben wir darauf gelegt, dass fast alle Bauteile in bedrahteter Bauform eingesetzt werden und relativ gut erhältlich sind. Hierzu zählen auch die Universaldioden in den Bandfiltern. Natürlich bleibt es Dir überlassen die Technik durch höherwertiges Material aufzuwerten. Ein OM berichtete mir z.B., dass er für die 1N4148 eine BA479G eingesetzt hat. Eine Verbesserung war aber nicht messbar.

vy 73 de Bernd Wehner, DL9WB
DARC OVV Duisburg L02
Talbahnstraße 17
47137 Duisburg

----------------------------------------------------

Hallo Johannes! Hier kommen die Links zu den Warenkörben:
LIMA-SDR Board 2 (TX) V2.2 Stand 28.09.2009: http://www.reichelt.de/?ACTION=20;AWKID=175716;PROVID=2084

LIMA-SDR Board 1 (RX) V3.3 Stand 07.10.2009:http://www.reichelt.de/?ACTION=20;AWKID=175713;PROVID=2084

Alles ohne Gewähr natürlich. Es kann auch sein, daß die Warenkörbe nicht dem aktuellsten Stand der Dokumentation entsprechen! Also unbedingt vorher mal vergleichen!!
Viel Erfolg beim Aufbau des Lima-SDR!! vy 73 es hpy xmas de Tino DL8LJ


Info 17.12.2009: Peter dk8af@darc.de

Nachtrag: Aufgrund der allgemeinen Unsicherheit bezüglich noch vorhandener technischer Unzulänglichkeiten, bzw. seinerzeits mangelnder Verfügbarkeit des FA-Bausatzes, wurde das Thema auf die kommende Wintersaison verschoben.

Info 10.10.2010: Peter dk8af@darc.de

Technikabende

Da die Resonanz auf den Technikabend weiter nachgelassen hat, wird er bis auf weiteres nicht mehr regelmäßig stattfinden. Bitte aktuelle Entwicklungen hier auf der OV-Homepage beobachten.

Weiterhin meine Bitte, das einer der aktiven 'Techniker' die Aktivitäten weiter lenken möge, damit diese auf Dauer nicht 'einschlafen'.

vy 73! Peter dk8af@darc.de (12.12.2009)

Sternwarte Bochum – Ballonprojekt zum 40. Jahrestag der Mondlandung

Anlässlich des 40. Jahrestages der Mondlandung wird am Freitag, dem 17. Juli, auf dem Gelände der Sternwarte Bochum - Institut für Weltraumforschung, heute Institut für Umwelt- und Zukunftsforschung - ein Ballonexperiment gestartet (Bild; Quelle: Sternwarte Bochum). Die Nutzlast mit dem Namen Apollo 40 ist ein Mini-Satellit der noch einmal die Stimme von Neil Armstrong über Europa aussenden wird; die die Sternwarte Bochum als einzige Station außerhalb des NASA-Funknetzwerkes live vom Apolloraumschiff vom Mond im Jahre 1969 empfangen konnte.


mehr...

Interessante Antennen-Artikel

Ich habe hier einige bemerkenswerte Artikel über m.E. hochinteressante Antennen-Bauformen als pdf hinterlegt:

k4jzb_simple101520beam.pdf

k4jzb_vbeam.pdf

k4jzb-beam.pdf

K4JZB beschreibt in seinen in der amerikanischen "CQ"  in den 80er-Jahren erschienenen Artikeln wirkungsvolle, gerade in extrem niedriger Aufbauhöhe mit beinahe unglaublich flachen Elevationswinkeln aufwartende (Monoband-)Richtstrahler, deren herausragendes Konstruktionsmerkmal mehrfach gespeiste, gepfeilte Elemente sind (alle Artikel in Englisch). Simpel, billig - genial!
Merkwürdigerweise hat man danach nichts mehr von K4JZB gehört oder gelesen. Auch in QRZ.com taucht er nicht auf. Aber die Denkansätze seiner Antennen halte ich für mehr als nachdenkenswert.

w3jip_vertical.pdf

Eine vertkale Antennenlösung für Sendeamateure ohne Aufbaumöglichkeit für drehbare Horizontal-Drehrichtstrahler von W3JIP. Der Artikel stammt ebenfalls aus der Zeitschrift "CQ" (englisch).

Viel Spaß beim Lesen wünscht

Johannes, DL9NEF

27.04.2009: EMV-Meßkoffer vom Distrikt im Mai bei B26 verfügbar

Ich konnte auf der gestrigen Frühjahrs-Distriktsversammlung von OM Bela, DL8NFA den Distrikts EMV-Meßkoffer für einen Monat leihweise übernehmen.
Wer von den B26-Mitgliedern seine Selbsterklärung überprüfen möchte, oder vielleicht an der Grenze der rechnerischen Werte liegt, und diese verifizieren will, hat ab sofort die Möglichkeit, bei Peter, DK8AF den EMV-Meßkoffer auszuleihen.

mehr...

AS631 – PSK-Controller

Im Rahmen des AATiS-Aufbauseminars in Zirndorf, bauten einige OV-Mitglieder von B26
den technisch innovativen und sehr kompakten PSK-Controller auf, der nur mit einem
über NF-Leitungen angeschlossenen Empfänger auf einer LCD-Anzeige PSK31 Klartext
ausgibt.
Schliesst man noch eine Tastatur und einen Sender an, können mit dieser kleinen
Lösung komplette PSK31-Verbindungen ohne weitere Computerunterstützung geführt werden.

Innenansicht:

mehr...

Winter 2006/2007 – Bakenuhr

Für den Winter hatten wir uns beim Technikabend den Aufbau der DCF77 gesteuerten Bakenuhr vorgenommen.

Peter - DK8AF
