2013 / 2014 – FiFi / FA Bauteiltester als Bauprojekt im B26-Technikabend

Internes, Technik

Am Oktober OV-Abend hatte ich den, von dem OM aus dem OV O28 zum Fichten-Fieldday (FiFi) zur Serienreife entwickelte und vom Amateurfunk-Magazin FUNKAMATEUR im Heft 11/2013 vorgestellten, in der Vorbereitung als Bausatz befindlichen Bauteiltester angesprochen.

Da es auf einiges Interesse gestoßen ist, und auch auf dem November OV-Abend wieder Thema war, habe ich nach Erscheinen der Vorbestellbarkeit auf der FA-Internetseite per OV-Rundmail eine Abfrage der Interessenten für den Bausatz gemacht, und nach deren Rückmeldung am letzten Samstag 10 Bausätze bestellt.

Sobald die Bausätze verfügbar/geliefert sind (Lieferbarkeit soll ab Ende November sein), können wir in einer mehr oder weniger großen Guppe den Bausatz gemeinsam im Rahmen unseres B26-Technikabends, z.B. an bewährter Stelle im Nebenraum unsere OV-Lokals in Effeltrich, zusammenbauen. Natürlich können sich dann auch andere YLs oder OM anschließen, die sich vielleicht den Bausatz selber beschafft haben.
Ich informiere dann rechtzeitig auf den verschiedenen Kanälen.

Info 18.11.2013: Peter dk8af@darc.de

AKTUALISIERUNG:

Nun war etwas Warten angesagt, und mit dem avisierten Liefertermin 'Ende November /Anfang Dezember' hatte es dann noch nicht geklappt.
Aber am 18.12. ging dann die positive Versandbestätigung per Email bei mir ein. Parallel kam auch die Rechnung per Post.
Am 20.12. konnte ich die Sendung abholen und auch schon auf dem Heimweg die ersten Exemplare an die Adressaten übergeben. Da so kurz vor Weihnachten kein gemeinsamer Basteltermin mehr zustande kam, wurde dieser Teil in das neue Jahr verlegt.
Mittlerweile haben auch schon mindestens 5 Bausätze das 'Leben eingehaucht' bekommen. Es ging alles in allem problemlos, einmal abgesehen vom recht fummeligen Einbau in das Gehäuse, welches etwas Geschick verlangte.
Mein Bausatz schien im ersten Moment vermeintlich nicht zu arbeiten, obwohl alle Prüfwerte (Stromaufnahme etc.) richtig waren. Aber es stellte sich dann sehr schnell nur als das falsch eingestellte 'Kontrast-Poti' der LC-Anzeige heraus (steht auch als Tipp in der Baumappe).
Meinen Bastelabend habe ich dann mit einem ausführlichen "Bastelkisten-Bauteiletest" beschlossen, und dabei Unmengen unterschiedlichster Komponenten getestet, interessante Ergebnisse gewonnen, und sogar einen offensichtlich fabrikfrischen Elko mit Kurzschluß vorgefunden und ausgesondert. Allein damit hat sich der Kauf und Aufbau des Bausatzes und die damit vermiedene Fehlersuche oder Folgeschäden bei möglicher Verwendung des defekten Bauteils bezahlt gemacht.

...Bericht wird fortgesetzt.

Info 09.01.2014: Peter dk8af@darc.de
_____________________________________________________________

Folgend die Beschreibung der Technik und den Funktionen von der O28-FiFi-Internetseite:
______________________________________________________

Der Bauteiltester ist als Bastelprojekt am ​Fichtenfieldday 2013 vorgestellt worden.

Er basiert auf dem ​AVR-Transistortester von ​Markus Frejek in der von ​Karl-Heinz Kübbeler weiterentwickelten Version, wie sie auf ​Mikrocontroller.net ​diskutiert wird und ​herunterladbar ist.

Der Bauteiltester zeichnet sich unter anderem durch folgende Features aus:

  • 2x16 Zeichen LCD
  • Ein-Tastenbedienung mit automatischer Abschaltung
  • Drei 120° Kontaktflachen fur die Messung von SMDs
  • Anschlussmoglichkeit fur Messleitungen
  • Selbstkalibrierung
  • Stromversorgung mit interner Knopfzelle oder via USB
  • Bauelemente können beliebig angeschlossen werden, automatische Erkennung der Pin-Belegung
  • Erkennung von NPN, PNP, N- und P-Kanal MOSFETs, JFETs, Dioden, Thyristoren und TRIACs
  • Messung des Stromverstärkungsfaktors und der Basis-Emitter-Spannung für bipolare Transistoren
  • Messung von Widerständen mit einer Auflösung von bis zu 0,1 Ohm, Messbereich bis über 50 Megaohm
  • Messung von Kapazitäten im Bereich 35 pF bis 100 mF mit einer Auflösung von bis zu 1 pF
  • ESR-Messung für Kondensatoren über 0.18 µF mit einer Auflösung von 0.01 Ohm
  • Messung von Induktivitäten von etwa 10 µH bis über 20 H

Die Wahl des 2013er-Projekts fiel aus folgenden Gründen auf den Bauteiltester:

  • geringes Risiko, weil schon lauffähig
  • günstig
  • relativ geringer Zeitbedarf für die Entwicklung
  • geringer Zeitbedarf beim Bauen
  • großer Nutzwert auch für Nichtlizenzierte
  • passt ideal zur Zielgruppe des FiFi
  • keine Überschneidung mit Projekten der Vorjahre

Das Projekt wurde zuvor bereits auf der ​Fieldweek 2012 des ​DARC-OV Peine vorgestellt. Bei H20 wurden alle Arbeitsschritte wie Belichten, Ätzen, Sägen und Bohren sowie natürlich das Bestücken der Leiterkarten vor Ort am Fielddayplatz von den Teilnehmern durchgeführt.

Am 9. FiFi, der vom 30.05. bis 02.06.2013 stattgefunden hat, reichte die Zeit dafür nicht aus. Unsere Hardware musste weitestgehend vorbereitet und ausgereift sein, so dass sie am FiFi-Wochenende nur noch bestückt und geflasht werden musste. Um an den Anspruch früherer FiFi-Projekte anzuknüpfen, hatte sich unser Entwicklerteam auf folgende Eckpunkte der FiFi-Version verständigt:

  • SMD-Ausführung (auch hinsichtlich zu prüfender Bauteile)

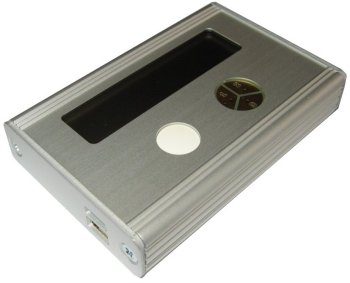

  • Alugehäuse vom ​FiFi-SDR, jedoch nur 16 statt 24 mm hoch
  • Hardwareänderung auf Step-up-Wandler
  • LCD von Pollin, Nr. ​120386

Und nun viel Spaß!
Das FiFi-Team

Neuigkeiten

  • 17.10.2013: Unser Artikel zum Bauteiltester ist im ​FUNKAMATEUR, Ausgabe 11/2013 erschienen (Seite 1191ff).
  • 17.10.2012: Der Bauteiltester ist in Kürze in einer SMD-vorbestückten Version beim ​FA-Online-Shop als Bausatz erhältlich.

Weiterführende Informationen

Quelle: http://o28.sischa.net/bauteiltester/trac
