AS631 – PSK-Controller

Technik

Im Rahmen des AATiS-Aufbauseminars in Zirndorf, bauten einige OV-Mitglieder von B26
den technisch innovativen und sehr kompakten PSK-Controller auf, der nur mit einem
über NF-Leitungen angeschlossenen Empfänger auf einer LCD-Anzeige PSK31 Klartext
ausgibt.
Schliesst man noch eine Tastatur und einen Sender an, können mit dieser kleinen
Lösung komplette PSK31-Verbindungen ohne weitere Computerunterstützung geführt werden.

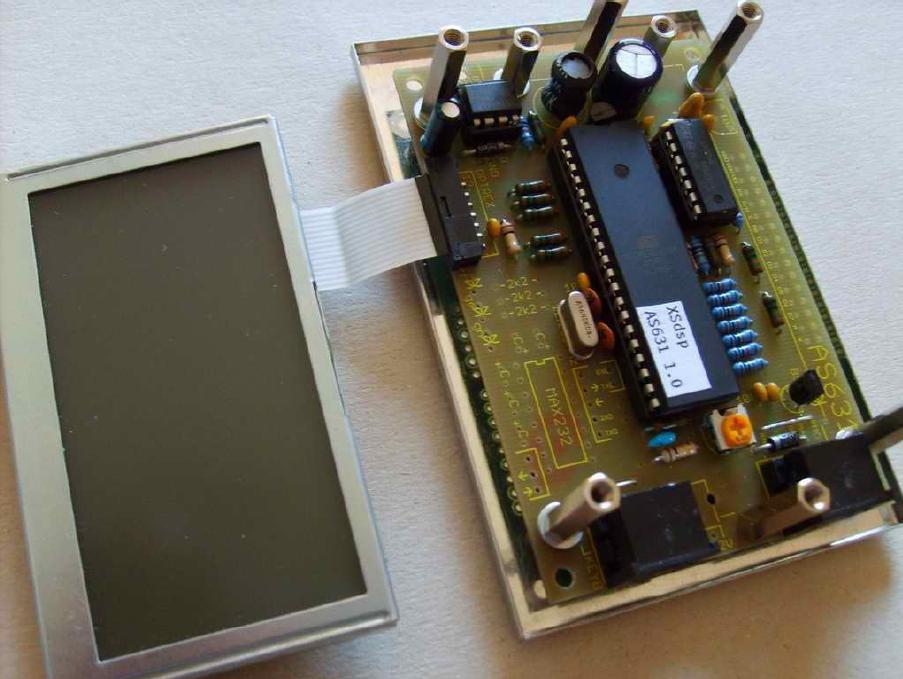

Innenansicht:

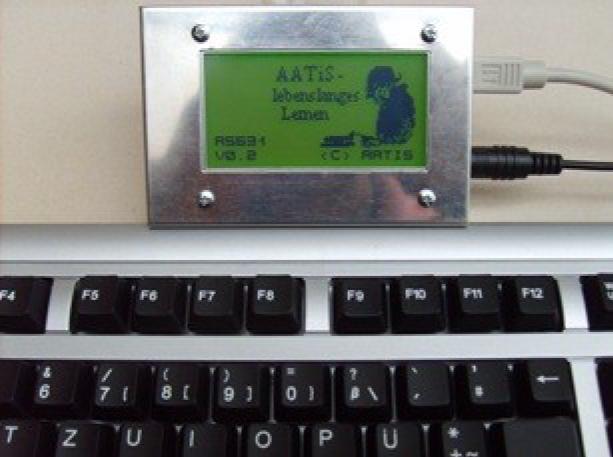

Die Startmeldung:

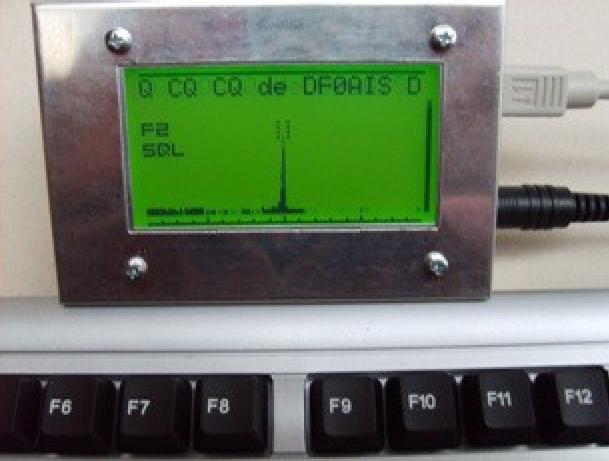

Im Sendebetrieb:


Wir haben das fertige Gerät am OV-Abend und am Technikabend
vorgestellt.

Weitere Information auf den Internetseiten der AATiS
http://www.aatis.de/Seminare/seminare.html
und im AATiS Praxisheft Nr. 18,


zu beziehen beim Medienservice der AATiS:

AATiS e.V.,
Wolfgang Lipps
DL4OAD
Sedanstr.25
31177 Harsum.

Der Bausatz ist derzeit nur im Rahmen der deutschlandweit abgehaltenen
Aufbauseminare (Workshops), und nicht einzeln erhältlich.

Die AATiS ist der Arbeitskreis Amateurfunk in der Schule AATiS e. V., eine Vereinigung von Lehrern, die zumeist auch eine Amateurfunkerlaubnis besitzen. Diese Vereingung hat sich die technischen Ausbildung an den Schulen zur Aufgabe gemacht. Die Schüler werden praxisnah durch die Realisierung kleiner und mittlerer Bauprojekte an Elektronik, Funk- und Computertechnik herangeführt.Die Internetseite der AATiS ist hier zu finden: http://www.aatis.de/

Info 04.07.2008: Peter, DK8AF (dk8af@darc.de)
Überarbeitet 05.09.2008: Peter, DK8AF

T I P P S :


08. Juli 2008 von Konrad DL4NU:

Vorsicht bei Verwendung von 'USB-Tastaturen' (mit PS/2 Adapter). Er hat sich vermutlich durch eine zu 'stromhungrige' (oder defekte?) Tastatur das Haupt-IC 'geschossen'. Also bei unbekannten Tastaturen möglichst vorher die Belastung der in die Tastatur führende 5V-Leitung prüfen (Milliamperemeter in die Leitung einschleifen). Der 78L05 Spannungsregler kann maximal 100mA Dauerstrom liefern. Wer mehr braucht, kann diesen gegen einen 'normalen', aber auch vom Gehäuse größeren 7805 austauschen. Ein Nachtrag zur Baubeschreibung ist bei den 'AATiS-Machern' in Arbeit.

18. Juli 2008 von Peter DK8AF:

Ich habe trotz der Warnung von Konrad eine Mini USB-Tastaur an den AS631 angeschlossen, allerdings unter sorgfältiger Kontolle der Stromversorgung. Dies Tastatur scheint ein Sparwunder zu sein, weil ich keinen merklichen Anstieg der Stromaufnahme in der 12V-Leitung sehen kann. (ich stelle hier noch ein Bild und die Typenbezeichnung ein)

Meine Werte bei 12,5 V Eingangspannung:

  • AS631 bei Empfang und ohne Beleuchtung und ohne Eingangssignal  -   26mA
  • AS631 bei Empfang und ohne Beleuchtung und mit Eingangssignal  -   32mA
  • AS631 bei Empfang und mit Beleuchtung und ohne Eingangssignal     - 162mA


Das kleine Hong-Kong 'Hackbrettchen' scheint nur 2mA zu verbraten - Respekt!
Die Tastatur kommt direkt aus Hong Kong und ist nur 21 x 15 x 1 cm klein (dick) und kostete sage und schreibe nur knapp 9,00 EUR (incl. Versand, der allein 6,00 EUR betrug). Wer die Bezugsadresse (EBAY) braucht, bitte bei DK8AF melden.
Eine Sammelbestellung wird sich aber wegen dann anfallender Einfuhrumsatzsteuer und evtl. Zollgebühr nicht lohnen.
Bis 20 EUR ist es normalerweise Abgabenfrei.

Weitere Tipps folgen bald...

Info 04.09.2008: Peter,  (dk8af@darc.de)
